铸铁闸门-插板铸铁闸门专注生产制造多年产品的真实面貌，远比文字描述来得丰富和生动。点击观看我们的视频，让产品自己为您讲述它的故事。
以下是:黄冈蕲春铸铁闸门-插板铸铁闸门专注生产制造多年的图文介绍

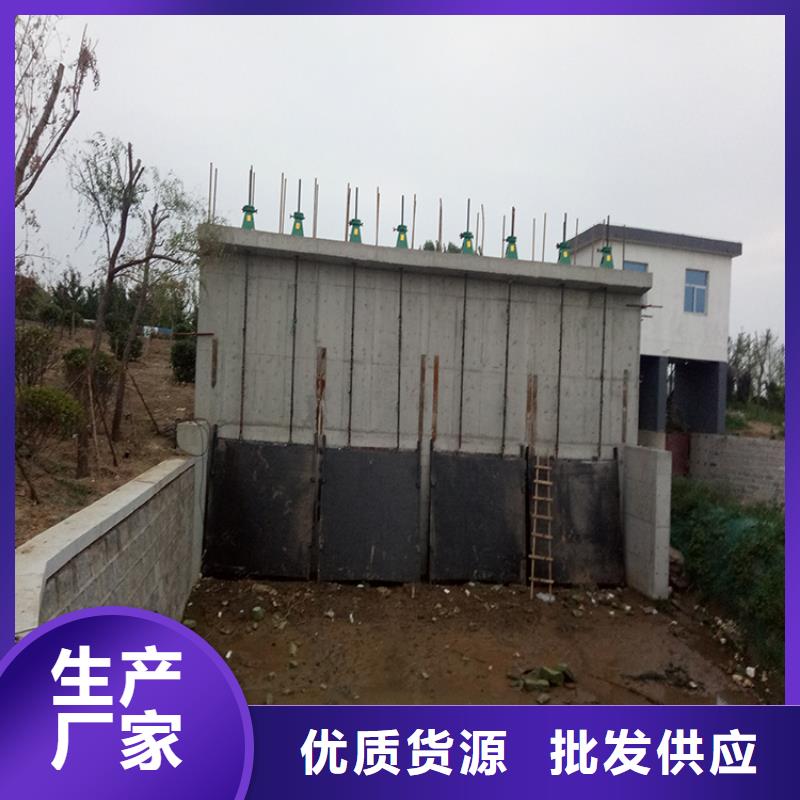

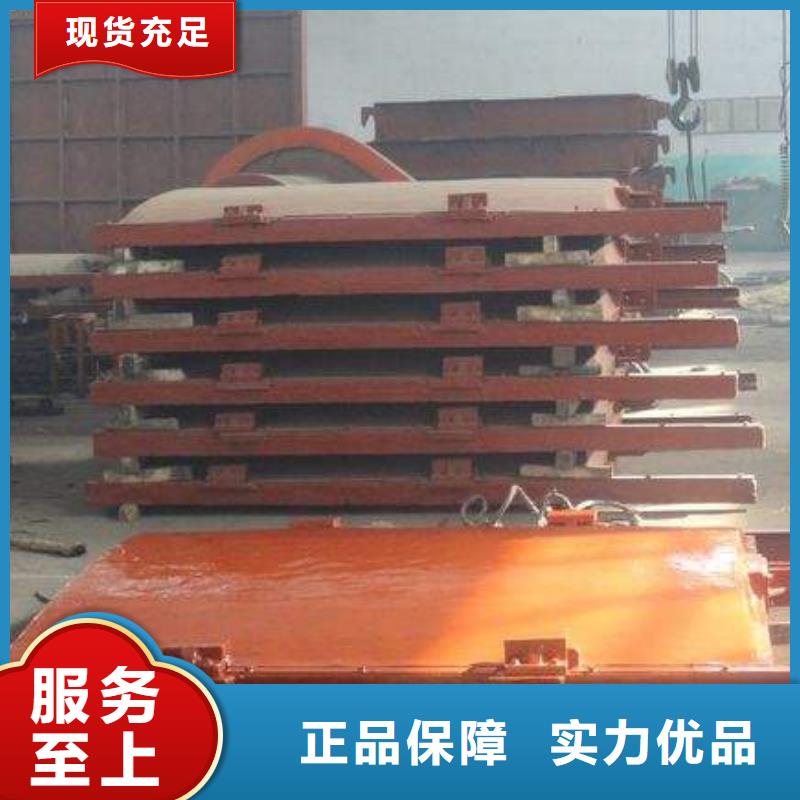

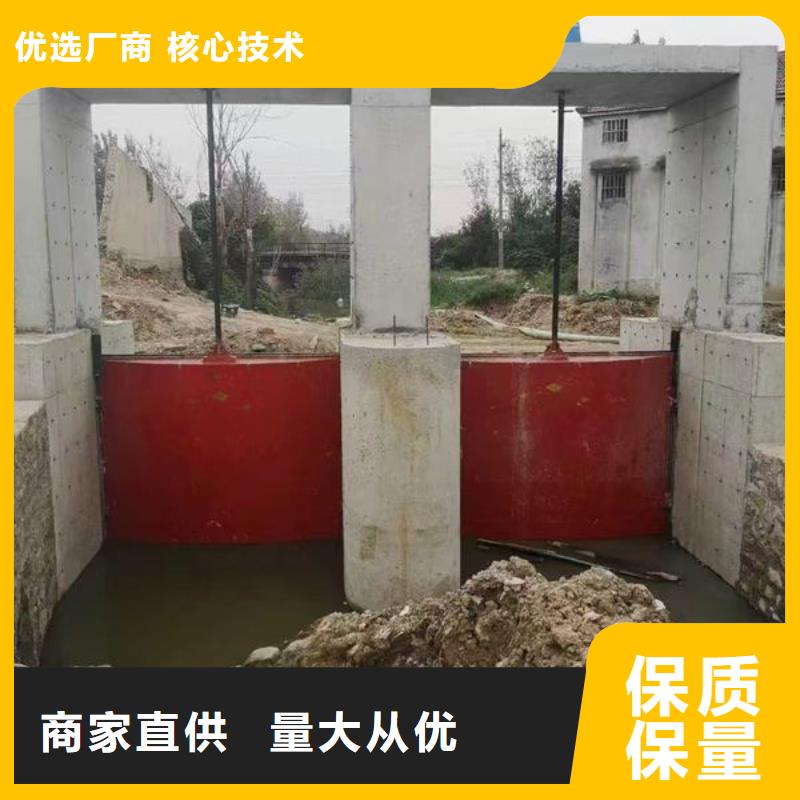

耀禹水利机械厂(蕲春县分公司)拥有完善、配套的生产设备，经验丰富的专业技术人才和生产操作规程，形成了自主设计、不断创新，规模生产的现代企业科技平台，企业生产经营的 底轴液压闸门产品，严格按照标准及行业标准生产，产品经相关省市质量监督检验院检测，各项指标均为合格。
耀禹水利机械厂(蕲春县分公司)以”品种齐全，价格优惠，诚信经营，服务至上，质量保证”的生产经营理念，竭诚为广大客户服务。

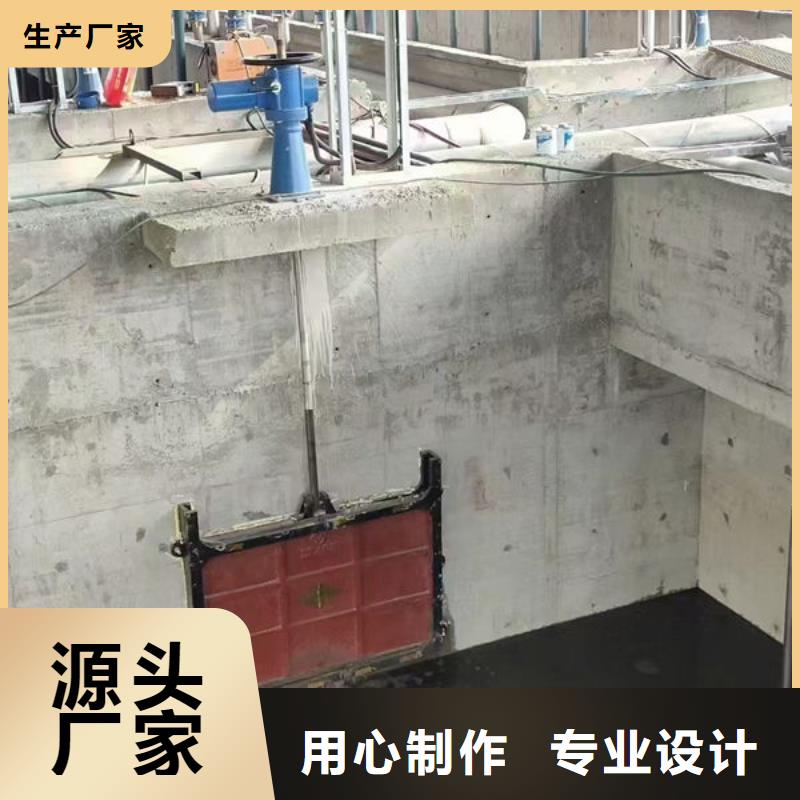

LQ型螺杆式启闭机 使用说明书
一、特点： (1)本机为手电两用启闭机，配有电动装置，并配备摇把两个，供手动使 用。 (2)本机采用蜗轮、蜗杆变速，螺母旋转，使螺杆做上下运动，带动闸门 启闭。 (3)可根据用户要求，设磁力锁装置，以防他人开启。 (4)螺杆长度可按用户工程要求长度生产，双吊点启闭机按用户要求设计 而定。 二、安装调试： （1）螺杆在出厂前以涂润滑油，调试时可暂不涂润滑油，调试完毕后螺杆 要根据情况及时涂润滑油，以次减轻磨损和防止锈蚀。
时做好货物的保管工作。 2. 查看安装资料（如安装图、合格证、使用说明书等）是否齐全。 3. 闸门在运输过程中的变形及损伤，要进行的检查和修整，注意同规格 闸门的门体、门框不允许互换。闸门未安装前必须水平放置， 防止铸件变形影响止水效果，同时丝杆以及联接杆不可受力弯曲。 4. 检查土建尺寸、预埋件及预留孔等是否符合要求。当予埋件为钢板时，予 埋钢板应平直，位置准确，当予埋件为予埋螺栓时，予留孔洞应位置准确，予留孔径不小于80x80mm，予留孔深度应满足予埋螺栓埋入深度为20d。 5. 安装工作人员应全部到场，并准备好安装时必需的设备（如：吊车、焊机、 脚手架等）、安装工具及测量工具等。 四、安装 1. 将闸门起吊至安装位置，起吊时利用闸门的地脚螺栓孔起吊，注意尽量使门体、门框整体起吊，当闸门规格太大或拘于现场位置无法整体起吊时，可将门体与门框拆解后分别起吊，但需注意保护好密封面。 2. 通过启闭机平台上的预留孔，穿入启闭绳具，将闸门整体吊起至安装位置 处，使闸门就位，利用门框两面的加工面，吊线找正左右方向的位置，左右方向倾斜度小于1.5mm，然后穿入地脚螺栓（或焊接螺栓7穿入安装孔与预埋板焊接），当闸门采用附壁式安装时，应用不小于φ的圆钢将相邻的地脚螺栓焊接成整体，旋上螺母，松开启吊绳具。 3. 将起吊绳具穿过闸门吊耳，拉开门体，调整 闸门密封面的垂直度，通过调整闸门四个角部的螺栓，使闸门密封面的垂直度误差小于1/1000mm，并再次复核闸门左右方向倾斜度后，把四个角部的螺栓用垫铁垫实，拧紧螺母，使其固定牢固（附壁式安装的闸门可预先在四个角部的螺栓上一个螺母，通过上、下两个螺母调节密封面的垂直度误差，如右图所示）。 4. 放下门体使门体与门框吻合，用塞尺检查 上、下密封面的间隙，使间隙保持在0.1mm以内，间隙超标时，可在该处的门框背面垫入斜铁，同时将地脚螺栓略为旋松，直至间隙合格为止。 5. 将闸门四周的混凝土面用细砂浆混凝土二次浇灌、捣固，注意不得采用素 混凝土，浇灌后应用振动泵捣固坚实，采用膨胀混凝土更佳，二次浇灌混凝土完全凝固后，再逐一检查紧固螺母。 6. 带法兰意味着安装时先将配对法兰垫上密封垫与闸门框法兰连接到位，起 吊就位，按上述2调正后与预埋钢管点焊，然后按上述3，调正后焊固。 7. 规格较大闸门将导轨就位安装，注意保持导轨与门框的直线度小于2mm。 8. 在启闭机平台上的预埋孔放下吊线锤，以闸门吊耳中心线为基准，在启闭 机平台上划十字线，确定启闭机的安装中心。 9. 在启闭机底板上画出相应的十字线，将启闭机初步就位，摇动手柄，旋入 丝杆（手摇启闭机逆时针摇动，电动启诸机按所示开方向摇动）。 10. 将分段的丝杆连接成整体，注意将轴导架的套管部分套在相应的分段处
启闭机在出厂前已加足黄油，一般在使用一段时间后，要根据情况随 时加润滑油。 （3）启闭机的安装方法和一般机械相同，安装前一定要检查各部件是否良 好，螺栓有无松动与其有关技术数据是否相符。启闭机支架与基础布置平面接触面积要达90%以上，螺杆轴线要垂直于闸台上横梁水平面，并与闸板吊孔吻合，以免局部受力螺杆倾斜损坏机件。
主题内容与适用范围 本标准规定了铸铁闸门的产品分类、技术要求、试验方法、检验规则、标志、包装、运输及贮存。 本标准适用于供水、排水工程用的铸铁制闸门。 引用标准 GB 1176 铸造铜合金技术条件 GB 1220 不锈钢棒 GB 4216.2 2.5巴灰铸铁管法兰尺寸 GB 4216.9 灰铸铁管法兰用石棉橡胶垫片尺寸 GB 4216.10 灰铸铁管法兰及垫片技术条件 GB 6414 铸件尺寸公差 GB 9439 灰铸铁件 YB 3211 涂漆通用技术条件 YB 3214 包装通用技术条件 @产品分类 1 产品标记 □ □ □ □——□ 其中(从左到右)：□——铸铁闸门Z； □——门杆形式M(明杆式)，A(暗杆式)； □——安装方式Q(墙式)，G(墙管式)； □——闸孔形状Y(圆形)，F(方形)，J(矩形)； □——闸孔尺寸。 2 标记示例 a. Φ300mm铸铁明杆墙管式圆闸门：ZMGY-300 b.300mm×450mm铸铁暗杆墙式矩形闸门：ZAQJ-300×450 3 闸孔规格 闸孔规格见表1 注：1)该规格不适用墙管式闸门 4 基本参数 基本参数见表2 5 闸门基本形式 圆形闸门基本形式见图1；方形或矩形闸门基本形式见图2。 图1 圆形闸门基本形式 1——楔紧装置；2——门框(含导轨)；3——传动螺杆；4——吊耳；5——密封座；6——门板；7——吊块螺母 图2 方形或矩形闸门基本形式 1——楔紧装置；2——门框(含导轨)；3——传动螺杆；4——吊耳；5——密封座；6——门板；7——吊块螺母
